| PRODUTO REF. | LARGURA | COMPRIMENTO. | ESPESSURA |
|---|---|---|---|
| GRELHA DE CONCRETO GRC-01 | 42 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-02 | 30 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-02P | 30 CM | 50 CM | 5 CM |
| GRELHA DE CONCRETO GRC-03 | 25 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-03A | 25 CM | 60 CM | 8 CM |
| GRELHA DE CONCRETO GRC-04 | 60 CM | 1,00 CM | 8 CM |
| GRELHA DE CONCRETO GRC-05 | 50 CM | 60 CM | 7 CM |
| GRELHA DE CONCRETO GRC-06 | 30 CM | 80 CM | 7 CM |
| GRELHA DE CONCRETO GRC-06A | 40 CM | 80 CM | 7 CM |
| GRELHA DE CONCRETO GRC-06P | 30 CM | 60 CM | 7 CM |
| GRELHA DE CONCRETO GRC-09 | 48 CM | 60 CM | 7 CM |
| GRELHA DE CONCRETO GRC-10 | 45 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-20 | 38 CM | 79,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-21 | 24 CM | 60 CM | 7 CM |
| GRELHA DE CONCRETO GRC-22 | 30 CM | 50 CM | 6 CM |
| GRELHA DE CONCRETO GRC-22F | 30 CM | 50 CM | 7 CM |
| GRELHA DE CONCRETO GRC-31 | 30 CM | 79,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-32 | 40 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-33 | 37 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-35 | 19 CM | 50 CM | 3,5 CM |
| GRELHA DE CONCRETO GRC-36 | 40 CM | 80 CM | 5 CM |
| GRELHA DE CONCRETO GRC-40 | 50 CM | 60 CM | 10 CM |
| GRELHA DE CONCRETO GRC-41 | 25 CM | 50 CM | 5 CM |
| GRELHA DE CONCRETO GRC-42 | 23 CM | 80 CM | 5 CM |
| GRELHA DE CONCRETO GRC-43 | 33 CM | 80 CM | 8 CM |
| GRELHA DE CONCRETO GRC-48 | 44 CM | 50 CM | 7 CM |
| GRELHA DE CONCRETO GRC-49 | 20 CM | 80 CM | 5 CM |
| GRELHA DE CONCRETO GRC-49P | 20 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-52 | 49 CM | 1,20 CM | 10 CM |
| GRELHA DE CONCRETO GRC-54 | 75 CM | 94 CM | 15 CM |
| GRELHA DE CONCRETO GRC-56 | 15 CM | 50 CM | 2,5 CM |
| GRELHA DE CONCRETO GRC-63 | 78 CM | 78 CM | 10 CM |
Grelhas e canaletas de concreto
Aqui o sonho da sua construção se concretiza
De 2a. a 6a.: 8:00hs. às 12:00hs. - 13:00hs. às 18:00hs.
São Paulo -

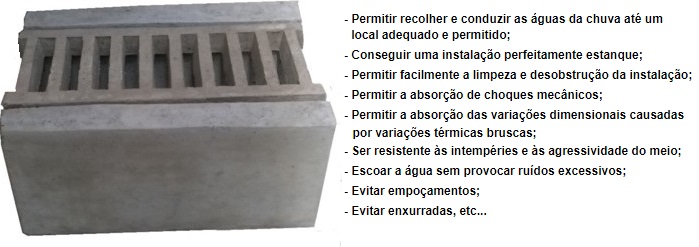

Grelha e canaleta de concreto
As instalações prediais de águas pluviais seguem as
preconizações da norma da ABNT(Associação Brasileira de Normas Técnicas).
Os objetivos específicos que se pretende atingir com o projeto de instalações da grelha e da canaleta
para águas pluviais são os seguintes:
Normalmente a grelha e a canaleta de concreto são instaladas em áreas onde
não pode haver erosão por causa do escoamento natural,(em casos de áreas aterradas ou mesmo gramadas),
ou ainda em áreas pavimentadas ou calçadas onde se deseja controlar o fluxo de águas pluviais.
A grelha e a canaleta de concreto se aplicam perfeitamente em pátios, estacionamentos,
play-grounds, área de laser com quadras e piscinas, etc...
A grelha de concreto ranhurada(com lâminas), é fabricada com diversas medidas e é ela que vai determinar a largura e o comprimento do conjunto, já que a canaleta é fabricada sem fundo e com os padrões conforme abaixo.
A grelha de concreto com furos é fabricada em várias dimensões
com 10 furos, 15 furos, 18 furos e 24 furos, conforme abaixo.
Como sempre, são elas que vão determinar a largura e o comprimento do
conjunto, já que a canaleta é fabricada com os padrões acima.
| PRODUTO/REF. | FUROS | LARGURA | COMPRIMENTO | ESPESSURA |
|---|---|---|---|---|
| GRELHA DE CONCRETO GRC-07 | 24 | 40 CM | 60 CM | 7 CM |
| GRELHA DE CONCRETO GRC-08 | 18 | 30 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-11 | 10 | 19,5 CM | 59,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-12 | 10 | 24,5 CM | 59,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-13 | 15 | 29,5 CM | 59,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-14 | 15 | 34,5 CM | 59,5 CM | 5 CM |
| GRELHA DE CONCRETO GRC-14A | 15 | 35 CM | 80 CM | 5 CM |
| GRELHA DE CONCRETO GRC-15 | 15 | 40 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-16 | 15 | 36 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-17 | 15 | 42 CM | 65 CM | 5 CM |
| GRELHA DE CONCRETO GRC-18 | 15 | 50 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-23 | 10 | 30 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-25 | 15 | 50 CM | 60 CM | 6 CM |
| GRELHA DE CONCRETO GRC-26 | 15 | 30 CM | 60 CM | 6 CM |
| GRELHA DE CONCRETO GRC-28 | 15 | 38 CM | 60 CM | 5 CM |
| GRELHA DE CONCRETO GRC-30 | 24 | 36 CM | 1,00 CM | 4,5 CM |
As grelhas e canaletas de concreto, são resistentes e duráveis com encaixes perfeitos para todos os tipos de obras, barateando os custos de manutenção do terreno ou páteo, eliminando as erosões provocadas pelas enxurradas ou os empoçamentos indesejados.
Fabricadas em várias dimensões, esse tipo de canaleta tem uma enorme
mobilidade no obra, pois pode ser combinada com diversos tipos de grelhas e tampos de concreto. As canaletas sem
fundo são executadas a partir de uma base de argamassa ou concreto que pode ser feito junto ao assentamento
das canaletas, fixando-as, evitando assim qualquer deslocamento na colocação. O comprimento, reprsentado pela letra (C), por padrão de fabricação, segue as medidas conforme as referências.
A altura, representada pela letra (H), pode ser altarada especialmente aumentando de 5 em 5 centímetros até 50 centímetros.
A espessura,representada pela letra (E), tem 7 e 8 cm. conforme referência.
As dimensões variáveis na canaleta de concreto, estão no dente ou berço. O Rebaixo, depende da grelha que será acoplada. Se a grelha tiver uma espessura de 5(cinco) centímetros, o rebaixo também deverá ter 5(cinco) centímetros.
| PRODUTO | LARGURA | COMPRIMENTO. | ESPESSURA |
|---|---|---|---|
| CANALETA DE CONCRETO | 0,30 CM | 0,60 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,35 CM | 0,60 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,40 CM | 0,60 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,45 CM | 0,60 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,30 CM | 0,60 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,35 CM | 0,60 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,40 CM | 0,60 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,45 CM | 0,60 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,30 CM | 0,80 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,35 CM | 0,80 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,40 CM | 0,80 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,45 CM | 0,80 CM | 0,05 CM |
| CANALETA DE CONCRETO | 0,30 CM | 0,80 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,35 CM | 0,80 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,40 CM | 0,80 CM | 0,07 CM |
| CANALETA DE CONCRETO | 0,45 CM | 0,80 CM | 0,07 CM |
Se a grelha de concreto, tiver 8(oito) centímetros, o rebaixo também deverá ter 8(oito) centímetros, e assim por diante. Por isso, recomendamos que deve ser adiquirido o conjunto de grelhas e canaletas, para que possam ser fabricados os encaixes correspondentes.
O apoio, é a plataforma do dente ou berço, que vai receber a base inferior da grelha, e a aba, é a pequena parede da extremidade superior da canaleta que vai servir de encaixe para a grelha. A aba terá a altura igual à espessura da grelha. Contudo, o apoio sempre será maior do que a espessura da parede da aba. Exemplo:
- Numa canaleta de 8 centímetros o apoio terá 4,5 cm e a aba 3,5 cm.
- Numa canaleta de 7 centímetros o apoio terá 4 cm e a aba 3 cm.
Isto ocorre, porque o apoio é que servirá de suporte, não só do peso da grelha, como também de toda ação externa quer sejas pedestres, quer sejam veículos.
